聯系我們
公司熱線： 蔡生:13592796488
聯系人：
蔡先生:13592796488
聯系QQ：
349807954
電 話：
0769-81516875
傳 真：
0769-81516897
郵 箱：
350527014@qq.com
地 址：
廣東省東莞市大嶺山鎮大塘工業區蓮峰三橫路71號
新聞資訊
氣壓、真空和破壞性檢測及電火花測試方法
東莞市碩泰實業有限公司m.ahayum.com土工膜生產廠家對土工膜焊接后焊縫檢測法分享如下：

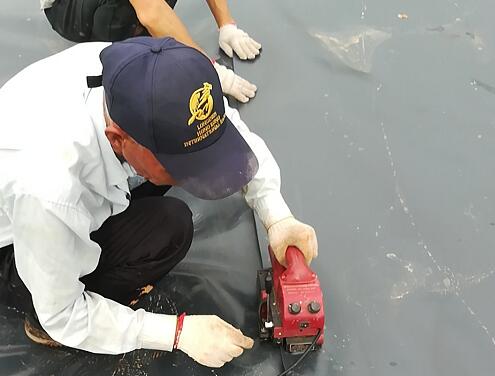

HDPE土工膜熱熔焊接的氣壓檢測：針對熱熔焊接形成雙軌焊縫，焊縫中間預留氣腔的特點，應采用氣壓檢測設備檢測焊縫的強度和氣密性。一條焊縫施工完畢后，將焊縫氣腔兩端封堵，用氣壓檢測設備對焊縫氣腔加壓至250kPa，維持3-5min，氣壓不應低于240kPa，然后在焊縫的另一端開孔放氣，氣壓表指針能夠迅速歸零方視為合格。
HDPE膜擠壓焊接的真空檢測：擠壓焊接所形成的單軌焊縫，應采用真空檢測方法檢測。用真空檢測設備直接對焊縫待檢部位施加負壓，當真空罩內氣壓達到25～35kPa時焊縫無泄漏方視為合格。
HDPE膜擠壓焊縫的電火花測試：等效于真空檢測，適應地形復雜的地段，應預先在擠壓焊縫中埋設一條Ф0.3～0.5mm的細銅線，利用35kv的高壓脈沖電源探頭在距離焊縫10～30mm的高度探掃，無火花出現視為合格，否則說明出現火花的部位有漏洞。
HDPE土工膜焊縫強度的破壞性取樣檢測：針對每臺焊接設備焊接一定長度取一個破壞性試樣進行室內實驗分析（取樣位置應立即修補），定量的檢測焊縫強度質量，熱熔及擠出焊縫強度合格的判定標準應符合表C.0.4的規定。
每個試樣裁取10個25.4mm寬的標準試件，分別做5個剪切實驗和5個撕裂實驗。每種實驗5個試樣的測試結果中應有4個符合上表中的要求，且平均值應達到上表標準、低值不得低于標準值的80%方視為通過強度測試。
如不能通過強度測試，須在測試失敗的位置沿焊縫兩端各6m范圍內重新取樣測試，重復以上過程直至合格為止。對排查出有懷疑的部位用擠出焊接方式加以補強。
- 上一條：碩泰土工膜焊接作業操作手冊
- 下一條：廣東建筑防滲膜生產廠家哪家質量好？
